室内SMD表贴三合一全彩色显示屏系统简介


一、应用说明
室内SMD表贴三合一全彩显示屏广泛应用于银行、政府单位、医院、学校、车站、机场、酒店、饭店、酒吧夜场等公众场所。动感度强、颜色鲜艳、能吸引注意力,主要用来发布最新广告信息、通知通告、形象宣传等。可以通过视频切换器集成多路视频源,随意切换,显示方式灵活多样,具有左右移动、上下移动、缩放、叠加、分屏多区域等多种方式显示方式。
室内SMD全彩显示屏选用点间距为4㎜、5mm、6mm、7.62mm、8mm、10mm的表贴三合一全彩色LED单元板制作,采用VGA视频同步的控制方式可实现显示。控制距离一般小于100米,可以采用五类双绞网线通讯,超过100米建议采用光纤。控制系统还可以同步输出音频信号,通过连接功放、音响、调音台等设备,让系统达到音视频同时输出控制,声像同步的效果。
室内SMD全彩显示屏安装在室内环境,不需要防水、防雷击;单元板只需要刷三防漆进行防腐、防潮、防尘处理即可。单元板拼装成整屏工序简单,边框一般采用简单的铝型材或不锈钢边框,配合安装背条连接即可,制作成本低,安装简便,维护量少。


二、控制系统简述

室内SMD表贴三合一全彩显示屏

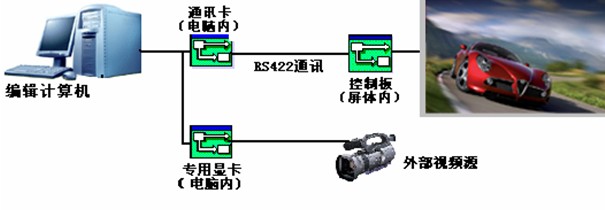

VGA视频同步系统
VGA同步系统有以下部分组成:
(1)主控系统

主控系统是显示屏的控制核心,它包括安装在控制电脑主机内的专用显卡(图形图像采集)和通讯卡(发送数据)、显示屏体背后的控制板(接收数据)、以及屏体背后的信息分配转接板。
主控系统采用超大规模集成电路设计作为主控芯片。
采用10bit,65536级调灰度技术及反伽马矫正技术,使实际显示的灰度级差符合人眼生理感觉上的灰度等级。
(2) 计算机及专用设备
计算机及专用设备直接决定了系统的功能, 根据用户对系统的不同要求, 计算机及专用设备(机顶盒有线电视信号设备、DVD机、录像机、摄像机等)也具有不同类型配置。
(3) 其它
其它信号源提供一些其它需要显示的信息, 如音频、温度、时间、湿度等, 由于计算机可以建立在网络上, 因而其它信息可以是网络中共享的所有文字、图像、动画等。
(4) 系统软件
系统可分为支持环境和节目的制作/播放环境。其中支持环境, 包括操作系统(Win98,WINDOWS XP,Win7等); 节目的制作/播放环境是一整套工具软件包, 提供对节目的编辑管理和播入的完全支持。

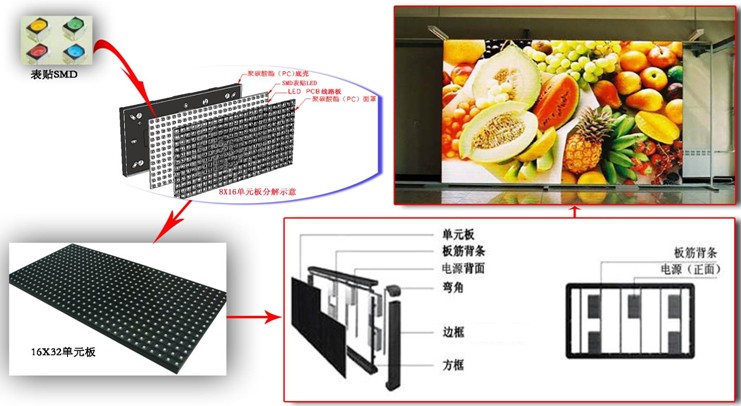

三、模组、单元板、屏体组成图示

室内SMD表贴三合一LED显示屏

说明:室内SMD表贴三合一LED显示屏无需防水箱体,框架采用铝型材或不锈钢包边的建议框架,拼装简便,结构简单。

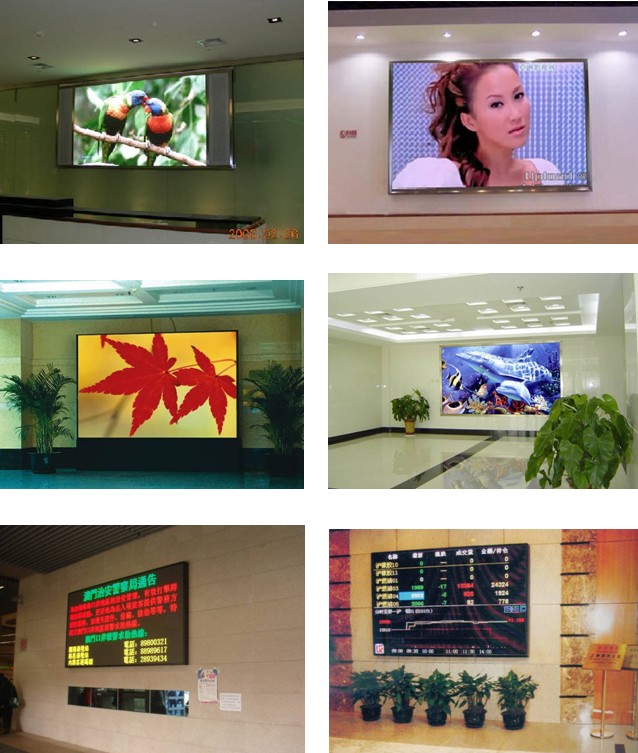

四、工程案例图例

室内SMD表贴三合一LED显示屏

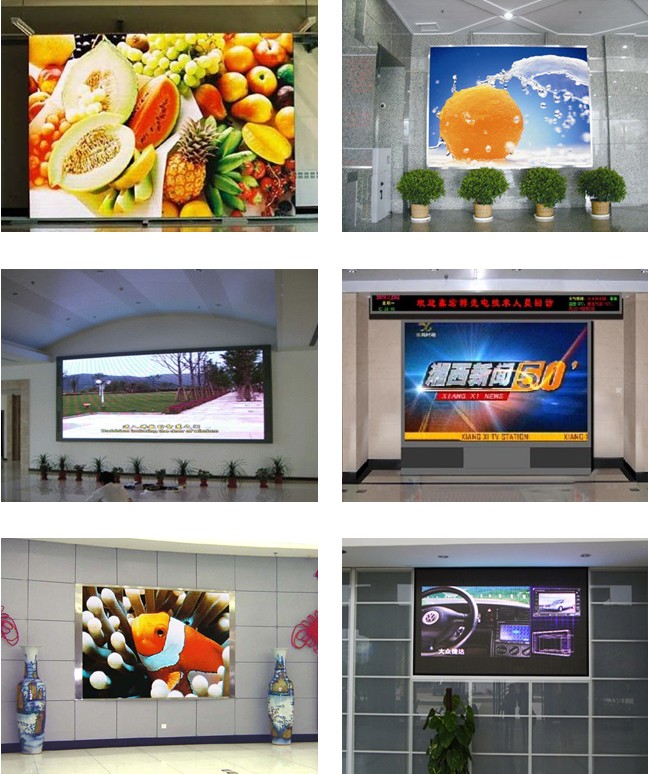

室内SMD表贴三合一LED显示屏工程案例

五、技术参数表及价格



点间距

3mm

5mm

7.62mm

6mm

4mm

发光点颜色(红绿蓝)

1R1G1B

1R1G1B

1R1G1B

1R1G1B

1R1G1B

单元板尺寸

384mm×192mm

256mm×128mm

244mm×122mm

192mm×96mm

128mm×128mm

最佳视距

3m-15m

5m-19m

9m-26m

4m-20m

2m-18m

驱动方式

1/16扫描

1/16扫描

1/8扫描

1/8扫描

1/16扫描

刷新频率

≥180HZ

≥180HZ

≥180HZ

≥180HZ

≥180HZ

亮度

﹥2200cd/㎡

﹥1500cd/㎡

﹥1000cd/㎡

﹥1200cd/㎡

﹥2000cd/㎡

工作电压

AC220v/110±10%

AC220v/110±10%

AC220v/110±10%

AC220v/110±10%

AC220v/110±10%

平均无故障工作时间

>10000小时

>10000小时

>10000小时

>10000小时

>10000小时

单元板像素组成

红绿蓝三合一表贴

物理密度

111111点/㎡

40000点/㎡

17222点/㎡

27777点/㎡

62500点/㎡

模组分辨率

64×32

64×32

64×32

64×32

64×32

可视角

160°

160°

160°

160°

160°

控制方式

同步

同步

同步

同步

同步

驱动器件

恒流驱动

恒流驱动

恒流驱动

恒流驱动

恒流驱动

换帧频率

≥60HZ

≥60HZ

≥60HZ

≥60HZ

≥60HZ

平均功耗/最大功耗

<1050W /<2100W

<380W /<750W

<330W /<650W

<500W/<1000W

<600W/<1200W

防护等级

IP23

IP23

IP23

IP23

IP23

工作环境

–10℃-+60℃

–10℃-+60℃

–10℃-+60℃

–10℃-+60℃

–10℃-+60℃

寿命

10万小时

10万小时

10万小时

10万小时

10万小时

屏体单价(元/㎡)

55300

15600

7710

11280

22550

VGA同步系统(元/㎡)

1270

790

580

700

950

边框(元/米)

根据实际情况定

运输、工程费













推荐使用:5mm,或 6mm 的 4 ㎡以上 性价比较好。
